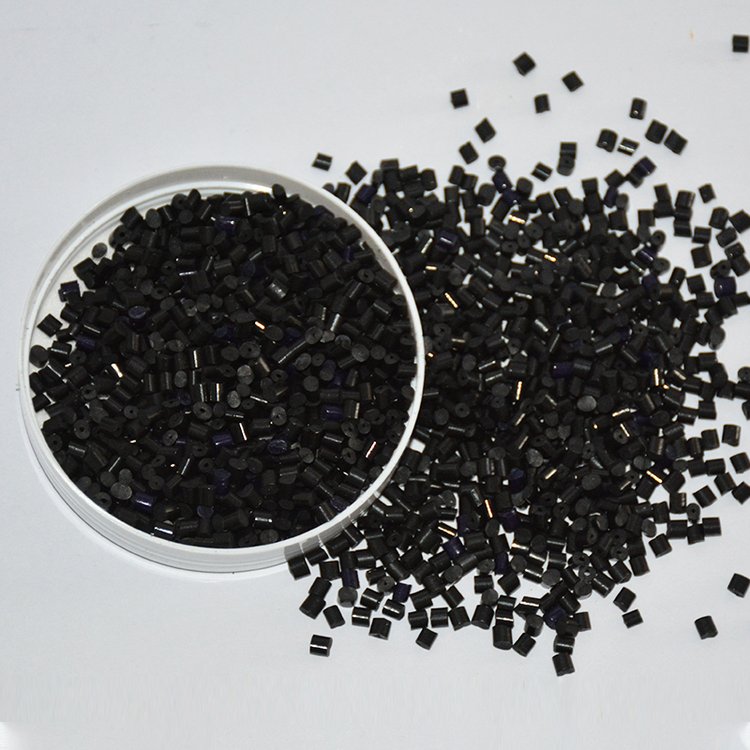

一、核心原料的严苛筛选

• 佰利乐炭黑选型：采用高纯度炉法炭黑（如 N330、N990），其原生粒径需≤30nm，吸油值≥80ml/100g，确保色素碳含量＞99%，无灰分杂质。例如高端选用进口碳黑，D50 粒径控制在 20-25nm，比表面积达 800-1000m²/g，奠定高黑度基础。

• 载体树脂：选用熔融指数（MI）15-25g/10min 的线性低密度聚乙烯（LLDPE），通过 MI 值与炭黑吸油值的匹配，保证混炼时树脂能充分浸润炭黑聚集体。

二、工艺突破：分散性的技术密码

• 双阶挤出工艺：首阶采用同向双螺杆挤出机（长径比≥40:1），在 200-230℃下通过强剪切力破碎炭黑团聚体；二阶单螺杆挤出机精细造粒，控制温度在 180℃避免炭黑氧化，最终使颜料粒径分布 D90≤10μm。

• 佰利乐表面改性：通过偶联剂（如钛酸酯）对炭黑进行表面包覆，降低其表面能，使炭黑在树脂中从 “疏水” 变为 “亲油”，分散效率提升 30% 以上。

•





三、性能验证与应用场景

• 佰利乐黑度测试：采用 Hunter Lab 色差仪，测得 L 值≤10（纯黑为 0），在 0.5% 添加量下即可满足管材、电线电缆护套的全遮光需求。

• 分散性评估：通过薄膜流延实验，观察 40μm 厚度的 PE 膜是否有 “鱼眼” 颗粒，优质黑色母的薄膜透光率≤0.1%，无明显团聚点。

• 佰利乐典型应用：汽车内饰件用黑色母需同时满足高黑度（L≤8）与耐候性（经 1000 小时氙灯老化后色差 ΔE≤1），通过添加紫外线吸收剂与抗氧化剂，确保长期使用不褪色、不脆化。
